Рампы многоуровневых паркингов работают в экстремальных условиях: наклон поверхности до 18°, интенсивное движение автотранспорта, воздействие шипованных шин, циклы замораживания-оттаивания с противогололедными реагентами. Деформационные швы в таких конструкциях подвергаются не только температурным деформациям, но и значительным сдвигающим усилиям от торможения автомобилей. Обычные профили для горизонтальных полов не выдерживают таких нагрузок — происходит вырывание анкеров, смещение профилей, разгерметизация. Данная статья рассматривает специализированные решения для рамп с применением усиленных алюминиевых профилей серии ДПС и антискользящих покрытий.
Для деформационных швов в рампах применяются усиленные профили серии ДПС с увеличенной толщиной алюминия 4-5 мм и анкерованием через перфорированные пластины. Обязательно антискользящее покрытие на поверхности компенсатора — насечка, резиновые вставки или карборундовое напыление. Ширина шва 40-80 мм, установка строго перпендикулярно направлению движения. Дренажные отверстия Ø10-12 мм с шагом 500 мм для отвода воды.
Специфика работы швов в рампах
Нагрузки и воздействия
- Динамические нагрузки от колес автомобилей массой до 3,5 тонн (легковые) и до 25 тонн (грузовики на грузовых паркингах)
- Сдвигающие усилия при торможении/разгоне на наклонной плоскости до 0,4 от вертикальной нагрузки
- Абразивный износ от шипованных шин в зимний период
- Циклы замерзания воды в полости шва с расширением до 9% объема
- Химическое воздействие противогололедных реагентов (хлориды натрия, кальция)
- Перепад температур от -30°C зимой до +60°C летом (прогрев солнцем темного покрытия)
Таблица характеристик профилей для рамп
| Серия | Толщина алюминия, мм | Макс. угол, ° | Нагрузка, кН | Антискольжение | Цена, руб/п.м. |
|---|---|---|---|---|---|
| ДПС-40 | 4,0 | до 12 | 50 | Насечка | 3800-4200 |
| ДПС-60 усиленный | 5,0 | до 18 | 100 | Резиновые вставки | 5200-6000 |
| Arfen AR-251 | 3,5 | до 15 | 75 | Карборунд | 6500-7800 (импорт) |
| Migua PSE-RU | 6,0 | до 20 | 150 | Комбинированное | 9500-11000 (импорт) |
Конструктивные решения
Система анкерования

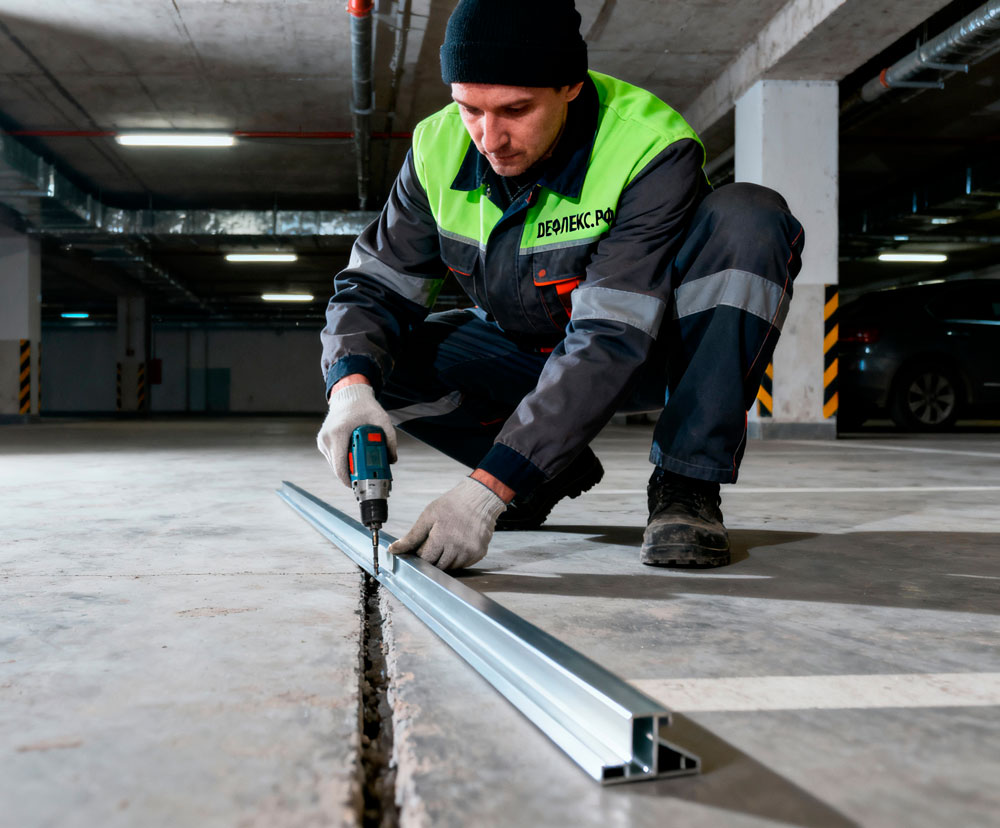

Критически важен надежный крепеж профилей к бетонному основанию. Применяются химические анкера М10-М12 с заглублением не менее 100 мм и шагом 250-300 мм. Обычные распорные дюбели недопустимы — сдвигающие усилия вырывают их из бетона через 6-12 месяцев эксплуатации. Анкерные пластины профилей имеют перфорацию с площадью зацепления не менее 150 см² на погонный метр.
Дренажная система
Вода, стекающая по рампе, скапливается в полости деформационного шва. При замерзании лед разрывает компенсатор и выдавливает профили. Решение — дренажные отверстия Ø10-12 мм в нижней части профиля с шагом 500 мм, выводящие воду в лоток вдоль шва или непосредственно в систему ливневой канализации. Обязательна установка фильтрующих элементов из геотекстиля плотностью 200 г/м² для предотвращения засорения.
Заключение
Деформационные швы в рампах требуют применения усиленных профилей с химическим анкерованием, антискользящими покрытиями и организованным водоотводом. Экономия на материалах приводит к разрушению швов через 1-2 года и необходимости дорогостоящего ремонта с демонтажем покрытия. Стоимость качественных решений составляет 4000-6000 руб/п.м., но обеспечивает срок службы 20-25 лет.
Ключевые слова: деформационный шов рампа, профиль для паркинга, усиленный алюминиевый профиль, антискользящий нащельник
