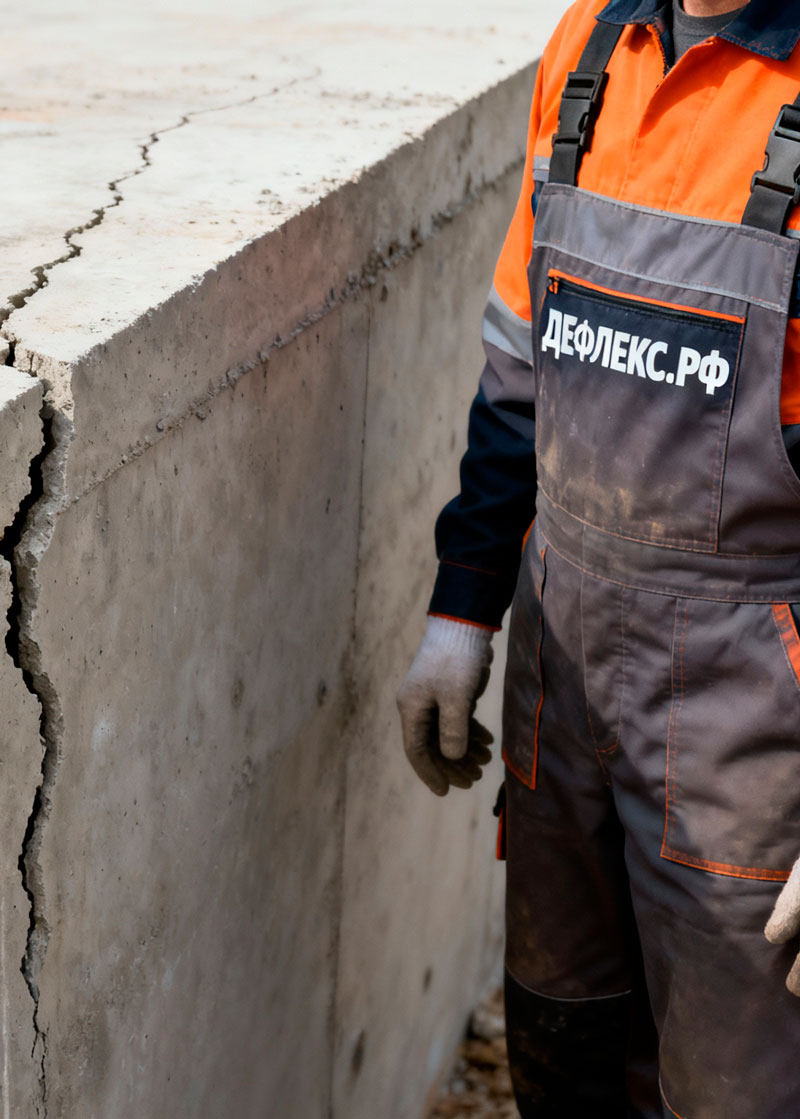

Ленточные фундаменты протяженных зданий требуют устройства температурно-усадочных швов для предотвращения трещинообразования от температурных деформаций и усадки бетона. Особенностью швов в ленточных фундаментах является необходимость обеспечения надежной гидроизоляции при меньшей толщине конструкции (300-600 мм) по сравнению с плитными фундаментами (400-1000 мм). Ошибки в устройстве швов приводят к протечкам в подвальные помещения и необходимости дорогостоящей инъекционной гидроизоляции после завершения строительства.
Деформационный шов в ленточном фундаменте устраивается с применением гидрошпонок ПВХ шириной 200-270 мм (в зависимости от ширины ленты), устанавливаемых строго по центру сечения. Бетонирование выполняется в два этапа с технологическим перерывом 14-21 суток для завершения усадочных деформаций первой захватки. Ширина шва 40-60 мм. Для фундаментов глубокого заложения (более 2 метров) обязательна дополнительная наружная гидроизоляция бентонитовыми шнурами и рулонными материалами.
Конструктивные параметры швов
Определение ширины шва
Ширина температурного зазора рассчитывается по формуле:
B = 2 × Δl × k
где Δl — расчетная деформация одной секции (Δl = α × L × Δt + εs × L)
k = 1,5-2,0 — коэффициент запаса
Для типового фундамента длиной секции 40 м в Московской области:
L = 40000/2 = 20000 мм
Δt = 15-(-28) = 43°C
Δl = 0,00001 × 20000 × 43 + 0,0003 × 20000 = 8,6 + 6,0 = 14,6 мм
B = 2 × 14,6 × 1,5 = 43,8 мм ≈ 50 мм (принимается)
Выбор гидрошпонки
Ширина гидрошпонки определяется шириной ленты фундамента:
— Лента 300 мм → гидрошпонка 200 мм
— Лента 400 мм → гидрошпонка 240 мм
— Лента 500-600 мм → гидрошпонка 270 мм
— Лента более 700 мм → гидрошпонка 320 мм
Гидрошпонка устанавливается строго по центру сечения с допуском ±20 мм. Для ленты шириной 400 мм это означает установку на расстоянии 200 мм от наружной грани.
Технология устройства шва в ленточном фундаменте
Этап 1: Подготовка первой захватки
Траншея отрывается экскаватором с зачисткой дна вручную до проектной отметки. Устраивается подготовка из бетона В7,5 толщиной 100 мм. Устанавливается опалубка из щитов или несъемная опалубка (пенополистирол ЭППС 50-100 мм для утепленных фундаментов). Вяжутся арматурные каркасы с отступом 50 мм от линии будущего шва — арматура не должна пересекать шов.
Этап 2: Установка гидрошпонки
Гидрошпонка ПВХ разматывается по линии шва и натягивается без провисаний. Фиксация к арматурному каркасу пластиковыми хомутами с шагом 200-250 мм. Высота установки — строго по центру сечения ленты. Для ленты высотой 800 мм гидрошпонка устанавливается на высоте 400 мм от подготовки.
Повороты и углы выполняются с радиусом не менее 100 мм для лент шириной 300-400 мм. Для прямых углов применяются заводские угловые элементы. Стыки гидрошпонок свариваются термофеном при температуре 450-500°C:
- Очистка торцов от загрязнений
- Прогрев обеих поверхностей до размягчения (появление глянца)
- Стыковка с усилием и выдержка 30-40 секунд без смещения
- Охлаждение естественным способом 5-10 минут
- Контроль качества сварки — на стыке должен образоваться равномерный наплыв без трещин
Этап 3: Бетонирование первой захватки
Укладка бетона класса не ниже В22,5 (М300) с водонепроницаемостью W6 для подвалов с грунтовыми водами. Обязательно применение пластификаторов для снижения водоцементного отношения до 0,45-0,48. Подача бетона из автобетононасоса с использованием виброхоботов для уплотнения в зоне гидрошпонки.
Критически важно качественное уплотнение бетона вокруг гидрошпонки без повреждения профиля. Глубинный вибратор погружается на расстоянии 250-300 мм от шпонки под углом 30-45° для вытеснения воздушных пузырей. Вибрирование производится в течение 15-20 секунд на каждой позиции до прекращения оседания бетонной смеси.
После окончания бетонирования торцевая поверхность первой захватки зачищается от цементной пленки металлической щеткой через 6-8 часов (по свежему бетону) для обеспечения монолитности контакта со второй захваткой. Рыхлый поверхностный слой толщиной 5-10 мм удаляется.
Этап 4: Технологический перерыв
Перед бетонированием второй захватки необходима выдержка 14-21 суток для завершения основных усадочных деформаций. Усадка тяжелого бетона на портландцементе составляет 70-80% от общей величины за первые 14 суток, 90-95% за 28 суток. При более раннем бетонировании второй части усадка первой захватки создает растягивающие напряжения в свежем бетоне второй, приводя к трещинообразованию вдоль рабочего шва.
Этап 5: Подготовка рабочего шва
Торец первой захватки тщательно очищается от загрязнений, рыхлого бетона, масляных пятен одним из способов:
— Пескоструйная обработка давлением 4-6 бар — наиболее качественный метод
— Фрезерование дисковой фрезой с алмазными сегментами
— Механическая обработка щетками с металлической щетиной
Поверхность должна быть шероховатой с обнажением крупного заполнителя (щебня) на глубину 3-5 мм. После очистки торец обеспыливается сжатым воздухом и промывается водой под давлением 50-80 бар. За 2-4 часа до бетонирования наносится адгезионный слой из цементно-песчаного раствора состава 1:2 толщиной 5-10 мм или полимерцементная адгезионная мастика ELATEX, Ceresit CN 83.
Этап 6: Бетонирование второй захватки
Вязка арматурных каркасов второй захватки с соблюдением защитного слоя 40-50 мм. Арматура не должна контактировать с гидрошпонкой — минимальное расстояние 30 мм. Укладка бетона того же класса и марки по водонепроницаемости, что и первая захватка. Уплотнение глубинными вибраторами с особой тщательностью в зоне рабочего шва и гидрошпонки.
После завершения бетонирования — уход за бетоном: укрытие полиэтиленовой пленкой на 7 суток, периодическое увлажнение (3-4 раза в сутки) для предотвращения пластической усадки и образования трещин. В жаркую погоду (+25°C и выше) дополнительно применяются пленкообразующие составы Аквасол, Конкрит-Фильм.
Дополнительная гидроизоляция наружной поверхности
Бентонитовые шнуры
По наружной поверхности ленточного фундамента вдоль деформационного шва устанавливается дополнительная защита бентонитовым шнуром Ø20-25 мм. Шнур приклеивается к бетону битумной мастикой на расстоянии 40-50 мм от оси шва с обеих сторон (двумя параллельными линиями). При контакте с водой бентонит увеличивается в объеме в 3-5 раз, создавая дополнительный водонепроницаемый барьер.
Рулонная гидроизоляция
Наплавляемая гидроизоляция (Технониколь Барьер 4,0 мм, Икопал В4500) монтируется по наружной поверхности фундамента с перекрытием деформационного шва на 250-300 мм в каждую сторону. В зоне шва обязательна двухслойная система с разбежкой стыков нижнего и верхнего слоев не менее 150 мм. Герметизация стыков полотен производится наплавлением с перехлестом 100 мм.
Профилированная мембрана
Для защиты гидроизоляции от механических повреждений при обратной засыпке траншеи применяется профилированная мембрана (Плантер Стандарт, Тефонд). Полотна монтируются шипами к стене с фиксацией дюбелями в верхней части. Стыки полотен — внахлест 100 мм с проклейкой герметизирующей лентой.
Таблица параметров швов в ленточных фундаментах
| Ширина ленты, мм | Ширина гидрошпонки, мм | Ширина шва, мм | Глубина заложения, м | Макс. напор воды, м | Стоимость, руб/п.м. |
|---|---|---|---|---|---|
| 300 | 200 | 40 | до 1,5 | до 3 | 1800-2200 |
| 400 | 240 | 50 | до 2,5 | до 10 | 2200-2800 |
| 500 | 270 | 60 | до 3,5 | до 20 | 2600-3200 |
| 600 | 320 | 60 | до 4,0 | до 30 | 3000-3800 |
Deflex это алюминиевыестальныеметаллические профиля для деформационных швов.
Стабильное качество, алюминий по ГОСТ (Северсталь). Сопровождение проекта на всех этапах - от начала проектирования до монтажа.
Заключение
Устройство деформационных швов в ленточных фундаментах требует строгого соблюдения технологии монтажа гидрошпонок и бетонирования в два этапа. Ключевые требования: установка гидрошпонки строго по центру сечения ленты с обеспечением натяжения без провисаний; качественная сварка стыков термофеном с контролем прочности соединения; тщательное уплотнение бетона в зоне гидрошпонки без повреждения профиля; технологический перерыв 14-21 суток между бетонированием захваток; качественная подготовка рабочего шва с обнажением крупного заполнителя.
Дополнительная наружная гидроизоляция бентонитовыми шнурами и рулонными материалами повышает надежность системы, обеспечивая резервную защиту при локальных повреждениях гидрошпонки. Стоимость качественной гидроизоляции деформационного шва составляет 1800-3800 руб/п.м. в зависимости от ширины ленты и глубины заложения.
Распространенные ошибки: применение гидрошпонок недостаточной ширины (менее 200 мм для ленты 300 мм); установка не по центру сечения; провисание из-за недостаточного количества фиксаторов; бетонирование второй захватки ранее 14 суток; некачественная подготовка рабочего шва; отсутствие наружной гидроизоляции в зоне шва. Эти ошибки приводят к протечкам и необходимости инъекционного ремонта стоимостью 8000-15000 руб/п.м.
