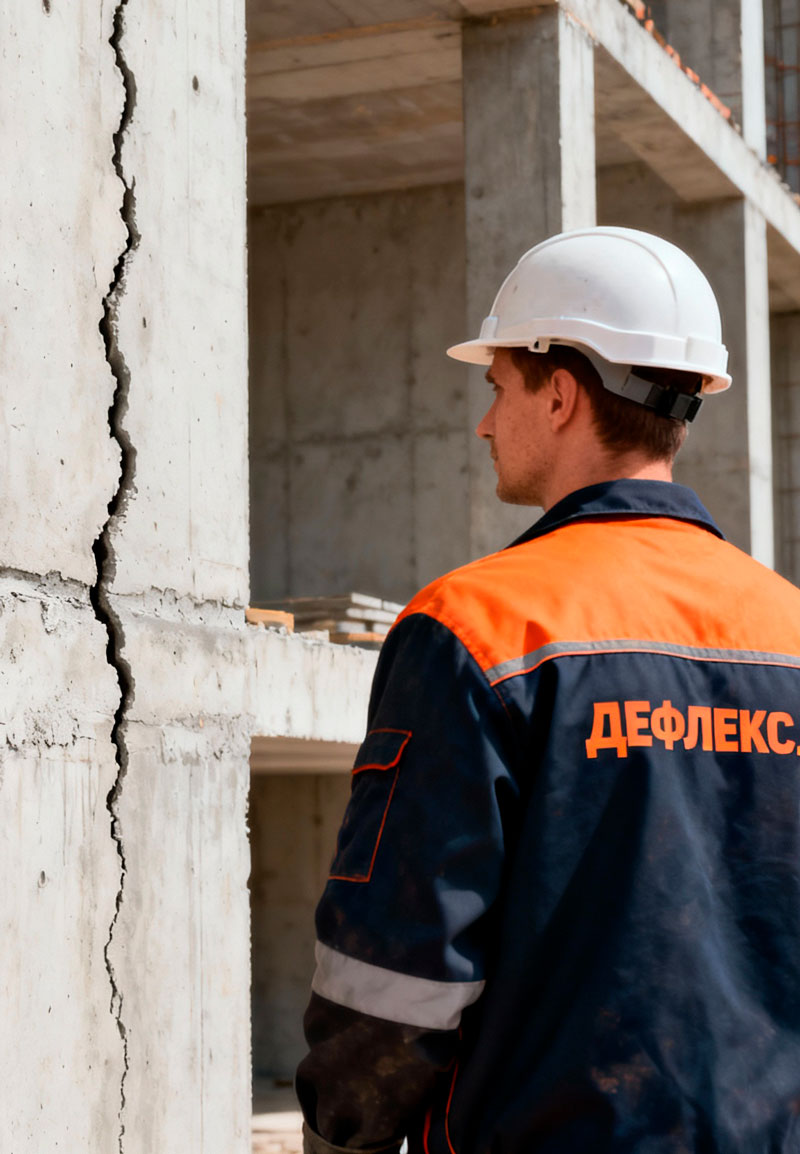

Монолитные многоэтажные здания большой протяженности требуют разделения на температурные блоки деформационными швами. Температурные перепады вызывают значительные линейные деформации железобетонного каркаса — для здания длиной 100 метров расчетное удлинение может достигать 40-50 мм. Без устройства швов эти деформации приводят к появлению наклонных трещин в узлах рама-ригель, отрыву плит перекрытий от балок, разрушению заполнения проемов. Проектировщик должен правильно выбрать конструктивную схему шва и определить расстояния между швами с учетом климатического района строительства.
Температурный шов в монолитном каркасе устраивается путем полного разделения конструкций на независимые секции через систему двойных колонн (с зазором 40-100 мм) или консольных выпусков ригелей и плит перекрытий. Расстояние между швами для отапливаемых зданий составляет 40-72 метра, для неотапливаемых — 25-40 метров согласно СП 63.13330.2018. Обязательна гидроизоляция швов в подземной части через гидрошпонки ПВХ.
Конструктивные схемы температурных швов
Вариант 1: Двойные колонны
Наиболее распространенное решение — устройство двух параллельных колонн с зазором 60-100 мм по оси шва. Каждая колонна воспринимает нагрузку от своей секции здания. Ригели опираются консольно на колонны с вылетом не более 1/4 пролета. Плиты перекрытий не связываются через шов арматурой. Зазор между колоннами заполняется минераловатными матами плотностью 80 кг/м³ и закрывается нащельниками. В подземной части колонны могут объединяться общим фундаментом через температурно-усадочный шов с гидрошпонкой.
Вариант 2: Консольные ригели
Применяется при необходимости минимизации ширины шва. Ригели одной секции выпускаются консольно за крайние колонны на 1,5-2,5 метра. На консоли опираются плиты перекрытий через эластомерные прокладки толщиной 20-30 мм, допускающие горизонтальное смещение до 50 мм. Вертикальные нагрузки передаются через консоли, горизонтальные усилия воспринимаются независимыми диафрагмами жесткости каждой секции.
Таблица расстояний между температурными швами
| Тип здания | Отапливаемое, м | Неотапливаемое, м | I климатический район, м | IV климатический район, м |
|---|---|---|---|---|
| Многоэтажный жилой дом | 50 | 30 | 40 | 60 |
| Административное здание | 60 | 35 | 45 | 70 |
| Производственное здание бескрановое | 72 | 40 | 55 | 85 |
| Производственное с кранами | 60 | 35 | 45 | 70 |
| Торговый центр | 55 | 32 | 42 | 65 |
Гидроизоляция швов в подземной части
Критически важна герметизация температурных швов в фундаментах и подземных этажах. При наличии грунтовых вод обязательно применение гидрошпонок — лент ПВХ шириной 240-320 мм с центральной утолщенной частью, монтируемых по оси шва при бетонировании. Для ответственных объектов применяются комбинированные системы: гидрошпонка + инъекционный шланг + наружная гидроизоляция мембраной. Стоимость качественной гидроизоляции шва составляет 2500-3500 руб/п.м.
Заключение
Температурный шов в монолитном каркасе должен обеспечивать полное разделение конструкций на независимые секции. Недопустимы «забытые» связи через инженерные коммуникации, кладку стен, армирование плит перекрытий. Все конструктивные элементы разрезаются по оси шва с устройством зазора 40-100 мм. Расстояния между швами определяются расчетом температурных деформаций и не должны превышать нормативов СП 63.13330.2018 с учетом климатического района строительства.
